Laajalti käytetty teollisuussegmentin neodyymimagneetti

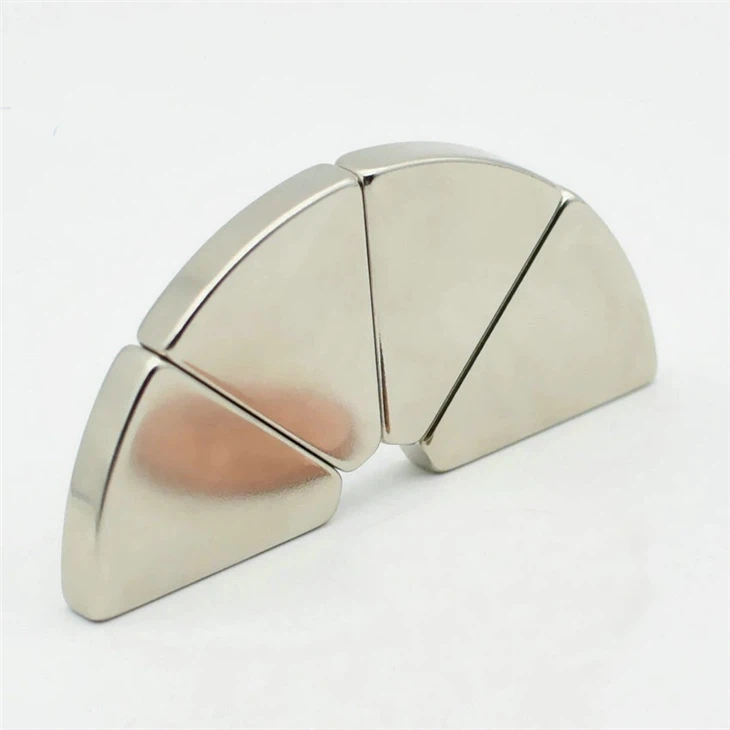

Teollisuuden segmenttineodyymimagneettion harvinaisten maametallien magneettinen komponentti, joka on muotoiltu kaari- tai sektorikappaleeksi pyöriviin ja staattisiin sovelluksiin. Sen profiili sopii erityisesti sylinterimäisiin kokoonpanoihin, kuten moottorin roottoreihin ja staattoreihin, joissa magneettikentän jakautuminen ja kompakti muoto ovat tärkeitä.

Verrattuna yksinkertaisiin lohkomagneetteihin segmentoidut kaaret vähentävät rakoja moniosaisissa kokoonpanoissa ja parantavat magneettivuon jatkuvuutta. Tämä tekee niistä arvokkaita sovelluksissa, joissa vääntömomentin suorituskyky, toistettavuus ja mekaaninen sovitus ovat tärkeitä.

• Materiaali:Sintrattu Nd-Fe-B (neodyymirautaboori)
• Saatavilla olevat arvosanat:N35, N42, N48, N52 - valittu vääntömomentin, lämpötilan ja kustannusrajoitusten perusteella
• Magnetoinnin suunta:Radiaalinen (vakio) tai aksiaalinen; mukautettuja malleja saatavilla
• Päällystysvaihtoehdot:Nikkeli-kupari-nikkeli (vakio), epoksi tai sinkki, kun tarvitaan tehostettua pintasuojausta
• Lämpötila:Suunniteltu tyypillisiin teollisuusympäristöihin; korkeita lämpötiloja pyynnöstä

NdFeB-materiaalit tarjoavat korkean magneettisen energiatiheyden verrattuna ferriitti- tai Alnico-magneetteihin, mikä mahdollistaa vahvemmat magneettiset piirit pienemmällä magneetin tilavuudella.



Segmenttimagneetteja löytyy useista teollisista ja sähkömekaanisista järjestelmistä, mukaan lukien:

• Sähkömoottorit (harjaton/BLDC, Stepper):Roottorikokoonpanoihin asennetut kaaret tuottavat tasaisen virtauksen ilmaraon ympärille.
• Toimilaitteet:Kun tarvitaan ohjattua magneettista voimaa tietyn kaarikulman yli.
• Generaattorit ja vaihtovirtageneraattorit:Pieniin, tehokkaisiin vuonkulkureitteihin pyörivissä sähkökoneissa.
• Automaatiolaitteet:Lineaariset tai pyörivät liikejärjestelmät, jotka vaativat toistettavan magneettisen paikantamisen.

Koska ne on valmistettu tiukoilla mittatoleransseilla, nämä segmentit auttavat minimoimaan kokoonpanovaihtelut ja parantamaan suorituskyvyn yhdenmukaisuutta tuotantoerien välillä.

• Ilmavälin hallinta:Varmista, että segmenttien mitat ja kotelon toleranssit on määritetty yhdessä; pienet välit voivat aiheuttaa merkittävän vääntömomentin pudotuksen.
• Sopivat setit:Moninapaisissa malleissa yhteensopivat vuosegmentit vähentävät epätasapainoa ja tärinää.
• Lämpönäkökohdat:Jos käytät lähellä lämpötilarajoja, määritä korkean lämpötilan arvot demagnetisoitumisen välttämiseksi ja kentän voimakkuuden säilyttämiseksi.

Yksityiskohtaisten piirustusten (OD, ID, paksuus, kulma) toimittaminen hankintaprosessin varhaisessa vaiheessa nopeuttaa tarjousten tekemistä ja koneistuksen määrittämistä.

Tuemme OEM-toimituksia jajoukkotilauksiateollisiin ohjelmiin. Räätälöintivaihtoehtoja ovat:

• Räätälöidyt segmenttikoot sopimaan patentoituihin koteloihin
• Magnetointijärjestelmät sovitettu napaluku- ja kenttävaatimuksiin
• Parannetut pinnoitteet syövyttäviin tai korkean kosteuden ympäristöihin
• Pakkaus ja merkinnät tukevat tuotantolinjan syötteitä

Tarjoaaksesi tarkasti, toimita osatulosteet, odotetut käyttöolosuhteet ja vuotuiset volyymi-odotukset.

Jokainen erä voidaan toimittaa:

• Mittatarkastusraportit
• Magneettivuon ja koersitiivin lukemat
• Pinnoitteen tarkistus (jos määritetty)
• Jäljitettävyysdokumentaatio laadunvalvontaa varten

Nämä toimitukset tukevat saapuvia tarkastuksia ja prosessinohjausta valmistuksessa.
